메인보드는 처음 조립해봅니다. 15번이 전면부 USB죠?
16번은 메인 쿨러인것 같고 17번이 전면부 전원 단추인 것 같은데 19번은 뭐죠?
23번과 29번은 뭐죠?
어쨋든 17번에 전면부 전원 코드를 연결하고 부팅했더니 아예 전원이 안들어 오거나 전원은 들어오나 모니터 상에 아무런 화면이 (도스 화면 조차) 안 뜹니다. CPU 쿨러, 메인 쿨러, 그래픽 카드 쿨러, CD롬 다 돌아가고요.
메뉴얼에 3.3V AGP는 사용하지 말라고 했는데 제 그래픽 카드는 GeForce FX 5200 (128 MB)입니다.
새 메인보드 정보
http://rpc-com.co.kr/product/productView.php?nProdCode=160788
기존 시스템 정보
마더보드:
CPU 유형 Intel Pentium 4A, 2400 MHz (4.5 x 533)
마더보드명 MSI MS-6577
마더보드 칩셋 Intel Brookdale-G i845G
시스템메모리 1024 MB (DDR SDRAM)
BIOS 유형 Award (12/11/02)
저장장치:
플로피 드라이브 플로피 디스크 드라이브
디스크 드라이브 SAMSUNG SP1213N (120 GB, 7200 RPM, Ultra-ATA/133)
디스크 드라이브 SAMSUNG SP1213N (120 GB, 7200 RPM, Ultra-ATA/133)
CD/DVD 드라이브 HL-DT-ST DVDRAM GSA-4160B
CD/DVD 드라이브 PHILIPS CDD5301 (DVD:12x, CD:32x/10x/40x DVD-ROM/CD-RW)
비디오 카드 GeForce FX 5200 (128 MB)
오디오 어댑터 Creative EMU10K2 Audigy Audio Processor
새로 구입한 제품이 불량인경우가 아니라면 메뉴얼을 토대로 하나하나 연결만 잘 하시면 됩니다.

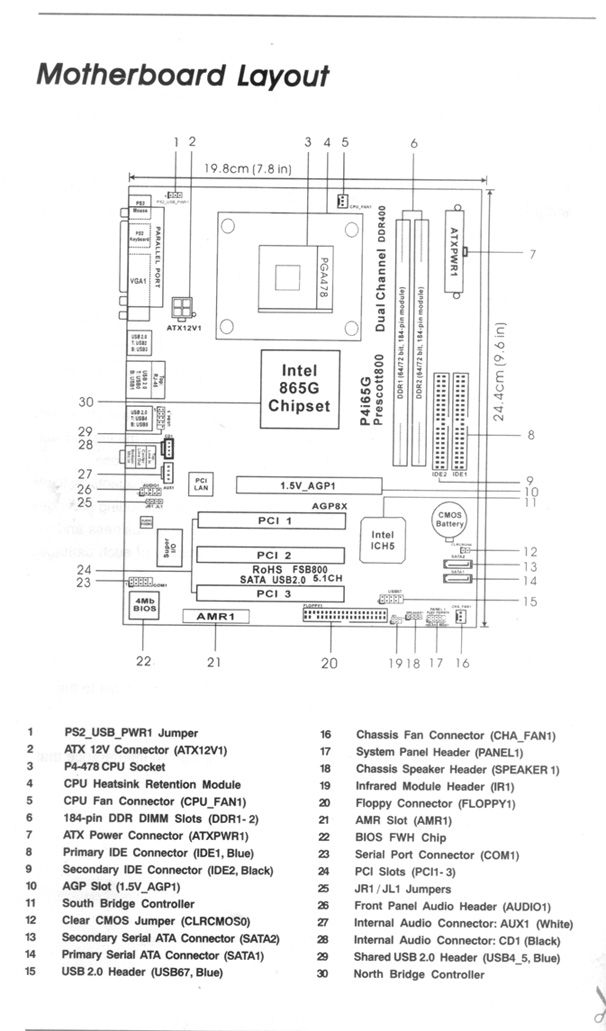

위에 적색으로 표시된것처럼 주요항목에 대한 간략한 설명을 해드릴테니 차근차근 진행해보시길 바랍니다.
* 2번 : CPU의 보조전원을 연결하기 위한 커넥터입니다. 기존파워의 4핀커넥터가 있으시다면 이곳에 연결해주시면 됩니다. 아마도 구형파워라면 없을 것입니다. 크게 문제없으니 있으면 연결해주시고 없으면 그냥 나두세요.
* 5번 : CPU의 쿨링팬을 연결하는 곳입니다. 아시겠죠.^^
* 7번 : 마찬가지로 아시겠지만 파워서플라이의 20핀내지 24핀 주전원커넥터를 연결하는 곳입니다.

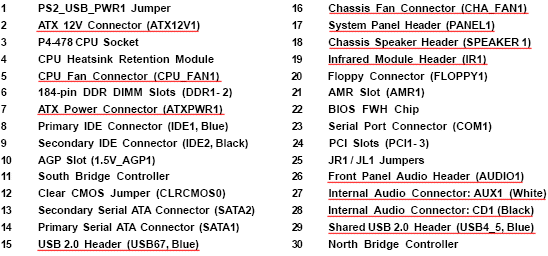

* 15번 : 케이스의 전면USB포트를 사용하기 위해 케이스의 LED선과 연결하는 곳입니다.
* 16번 : 케이스의 전면 쿨링팬에 전원을 공급하기 위한 팬 커텍터입니다. 케이스마다 다르겠죠. 역시나 없으면 그냥 두시면 됩니다.
* 17번 : 가장 중요한 항목입니다. 아마도 이 부분에서 문제가 발생한듯 해 보입니다. 케이스의 각종 LED를 연결하는 곳입니다. 즉, 파워스위치라던가 리셋스위치, 하드LED등을 표시해주는곳입니다. 보드에 자세히 보시면 표시가 되어 있습니다.
* 18번 : 내장스피커를 연결하는 곳입니다. 보통 컴퓨터를 켜면 한번즘은 "삑"하는 금속성소리를 듣게 됩니다. 내장된 스피커에서 나오는 소리이며 케이스에 붙어 있는 경우도 있고 보드에 자체적으로 내장되어 있는 경우도 있습니다.
* 19번 : 적외선 장치를 사용할 수 있게 하기위한 보조커넥터라고 생각하시면 됩니다.
* 26번 : 케이스의 전면스피커를 사용하기 위해 연결하는 곳입니다.
* 27번 : 자세히는 모르겠지만 엠프등의 스피커시스템을 구현하기 위한 외장사운드카드이용시 연결되는 곳으로 알고 있습니다. 고수님들 이 부분 지적해주시면 감사하겠습니다.^^
* 28번 : CD롬으로 음악을 듣기위해선 CD롬에서 나온 사운드용케이블을 이곳 커넥터에 연결하시면 됩니다.
* 29번 : USB를 확장해서 사용하기 위한 일종의 허브포트라고 생각하시면 됩니다.
잘 해결되시길 바라며 조립에 관련된 추가적인 정보를 알고싶으시면 제가 운영중인 개인홈페이지(http://choice.n4gate.com) 에 오시면 성심성의껏 답변드리도록 하겠습니다.
|
